一步步告诉你安川配件变频器故障处理步骤！！！

（工博士汇编）

     安川变频器全称为“安川交流变频调速器”，主要用于三相异步交流电机，用于控制和调节电机速度。安川机器人配件变频器是世界知名的变频器之一，由安川电机株式会社生产。源于安川电机对电动机的输入了解，安川变频器以其卓越的控制性能和优异的产品品质，依靠安川人“以独特的技术，为社会和公共事业做贡献”的理念得到全球工业领域的认可。安川变频器代表着高性能高可靠性和高安全性；但是再好的配件都有保养不充分或者其他情况导致故障，今天小编就和大家分享一篇安川机器人配件变频器的故障处理步骤！

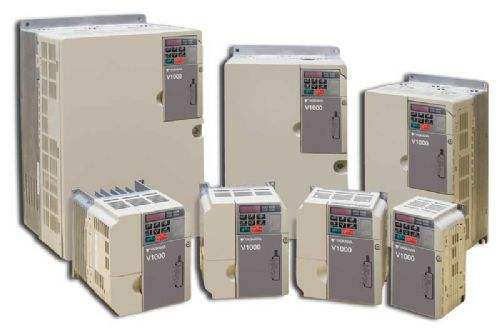

（图片：安川机器人配件变频器）

一、安川变频器开关电源损坏：

在第二级开关电源的设计上，安川机器人配件变频器使用TL431可控稳压器件来调整开关管的占空比，从而达到稳定输出电压的目的。可以从输出侧查找故障，此外当发生无显示，控制端子无电压，DC12V，24V风扇不运转等现象时首先检查开关电源是否已损坏。

二、安川变频器SC—故障：

IGBT模块损坏是引起SC故障报警的原因之一，此外驱动电路损坏也容易导致SC故障报警。安川在驱动电路的设计上，上桥使用了驱动光耦PC923，这是专用于驱动IGBT模块且带有放大电路的一款光耦；下桥驱动电路则采用光耦PC929，是一款内部带有放大电路、及检测电路的光耦。此外电机抖动，三相电流，电压不平衡，有频率显示却无电压输出，这些现象都有可能是IGBT模块损坏。IGBT模块损坏的原因有多种，首先是外部负载发生故障而导致IGBT模块的损坏，如负载发生短路，堵转等。其次驱动电路老化有可能导致驱动波形失真，或驱动电压波动太大而导致IGBT损坏,从而导致SC故障报警。

三、安川变频器OH—过热报警：

过热是平时会遇到的一个故障。当遇到这种情况时，先检查散热风扇是否运转，观察机器外部就会看到风扇是否运转，此外对于30kW以上的机器，在机器内部会带有一个散热风扇，此风扇的损坏也会导致OH的报警。

四、安川变频器UV—欠压故障：

当出现欠压故障时，首先检查输入电源是否缺相，假如输入电源正常，接着检查整流回路是否有故障，假如都没有问题，就需要看直流检测电路上是否有问题了。对于200V级的机器当直流母线电压低于190VDC，UV报警就要出现了;对于400V级的机器，当直流电压低于380VDC则故障报警出现。主要检测一下降压电阻是否断路。

五、安川变频器GF—接地故障：

接地故障同样是常见的故障，在排除电机接地存在问题的原因外，*可能发生故障的部分就是霍尔传感器了，霍尔传感器由于受温度，湿度等环境因数的影响，工作点容易发生飘移，导致GF报警。
