安川主板和伺服电机维修文——安川机器人配件

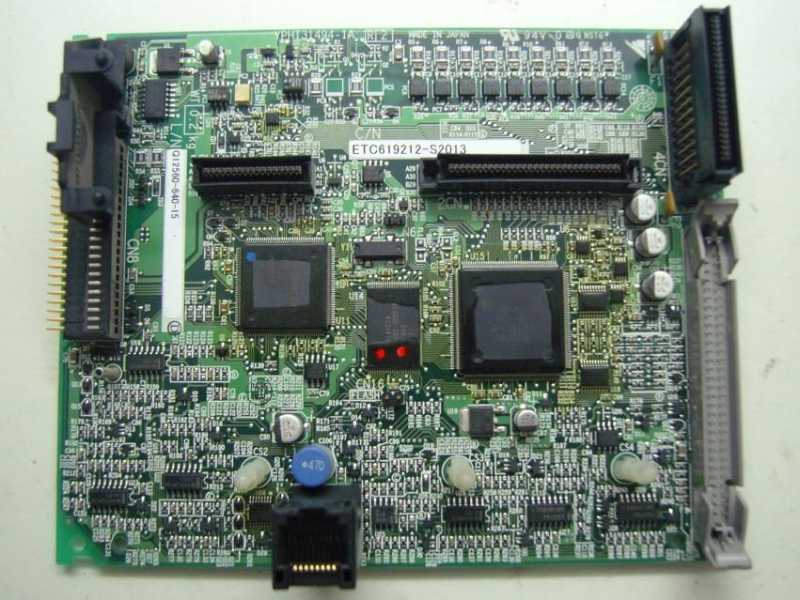

一、安川机器人配件主板维修：

1.接触不良：板卡与插槽接触不良、缆线内部折断时通时不通、线插头及接线端子接触不好、元器件虚焊等皆属此类；

2.信号受干扰：对数字电路而言，在特定的情况条件下，故障才会呈现，有可能确实是干扰太大影响了控制系统使其出错，也有电路板个别元件参数或整体表现参数出现了变化，使抗干扰能力趋向临界点，从而出现故障；

3.元器件热稳定性不好：从大量的维修实践来看，其中首推电解电容的热稳定性不好，其次是其它电容、三极管、二极管、IC、电 阻等；

4.电路板上有湿气、积尘等。湿气和积尘会导电，具有电阻效应，而且在热胀冷缩的过程中阻值还会变化，这个电阻值会同其它元件有并联效果，这个效果比较强时就会改变电路参数，使故障发生；

5.软件也是考虑因素之一，电路中许多参数使用软件来调整，某些参数的裕量调得太低，处于临界范围，当机器运行工况符合软件判定故障的理由时，那么故障报警就会出现。

二、安川机器人配件伺服驱动器维修：

’1、示波器检查驱动器的电流监控输出端时，发现它全为噪声，无法读出；

故障原因：电流监控输出端没有与交流电源相隔离（变压器）。

处理方法：可以用直流电压表检测观察。

2、电机在一个方向上比另一个方向跑得快；

（1）故障原因：无刷电机的相位搞错。

处理方法：检测或查出正确的相位。

（2）故障原因：在不用于测试时，测试/偏差开关打在测试位置。

处理方法：将测试/偏差开关打在偏差位置。

（3）故障原因：偏差电位器位置不正确。

处理方法：重新设定。

3、电机失速；

（1）故障原因：速度反馈的极性搞错。

处理方法：可以尝试以下方法。

a.如果可能，将位置反馈极性开关打到另一位置。（某些驱动器上可以）b.如使用测速机，将驱动器上的 TACH+和TACH-对调接入。

c.如使用编码器，将驱动器上的ENCA和ENCB对调接入。

d.如在HALL速度模式下，将驱动器上的HALL-1和HALL-3对调，再将Motor-A和Motor-B对调接好。

（2）故障原因：编码器速度反馈时，编码器电源失电。

处理方法：检查连接5V编码器电源。确保该电源能提供足够的电流。如使用外部电源，确保该电压是对驱动器信号地的。

4、LED灯是绿的，但是电机不动；

（1）故障原因：一个或多个方向的电机禁止动作。

处理方法：检查+INHIBIT和-INHIBIT端口。

（2）故障原因：命令信号不是对驱动器信号地的。

处理方法：将命令信号地和驱动器信号地相连。

5、上电后，驱动器的LED灯不亮；故障原因：供电电压太低，小于*小电压值要求。

处理方法：检查并提高供电电压。

6、当电机转动时，LED灯闪烁；

（1）故障原因：HALL相位错误。

处理方法：检查电机相位设定开关（60/120°）是否正确。多数无刷电机都是120°相差。

（2）故障原因：HALL传感器故障

处理方法：当电机转动时检测Hall A.Hall B，Hall C的电压。电压值应该在5VDC和0之间。

7、LED灯始终保持红色；故障原因：存在故障。

处理方法：原因：过压、欠压、短路、过热、驱动器禁止、HALL无效。
